基于openDSS进行状态估计
应用介绍
状态估计是配电网络系统中重要功能之一。让我们从负荷分配开始，这是估算过程的一部分。 负荷分配由Energymeter对象（在OpenDSS中）控制。 因此，最好的解决方案是将EnergyMeter对象放置在每个馈线的开头,可用的实际测量值是变电站端的功率测量值，根据历史数据将负载表示为伪测量值。 假定负载的准确度为30％,我们对馈线进行实际测量，并通过AMI测量负载。 图中给出了可从馈线获得的测量值：变电站的电压和功率流，分支18-19上的电流测量值以及节点24、29和33上的电压测量值。在这种情况下，假定负载测量具有精度 占10％。
部分代码：
!solve
EnergyMeter.mymeter1.peakcurrent=[202.76, 202.1, 201.83]
Sensor.mysensor2.clear=Yes current=[145.59, 145.1, 144.87]
Sensor.mysensor3.clear=Yes current=[94.884, 94.651, 94.487]
Sensor.mysensor4.clear=Yes current=[51.026, 51.08, 50.985]
Sensor.mysensor5.clear=Yes current=[21.757 , 21.624, 21.583]

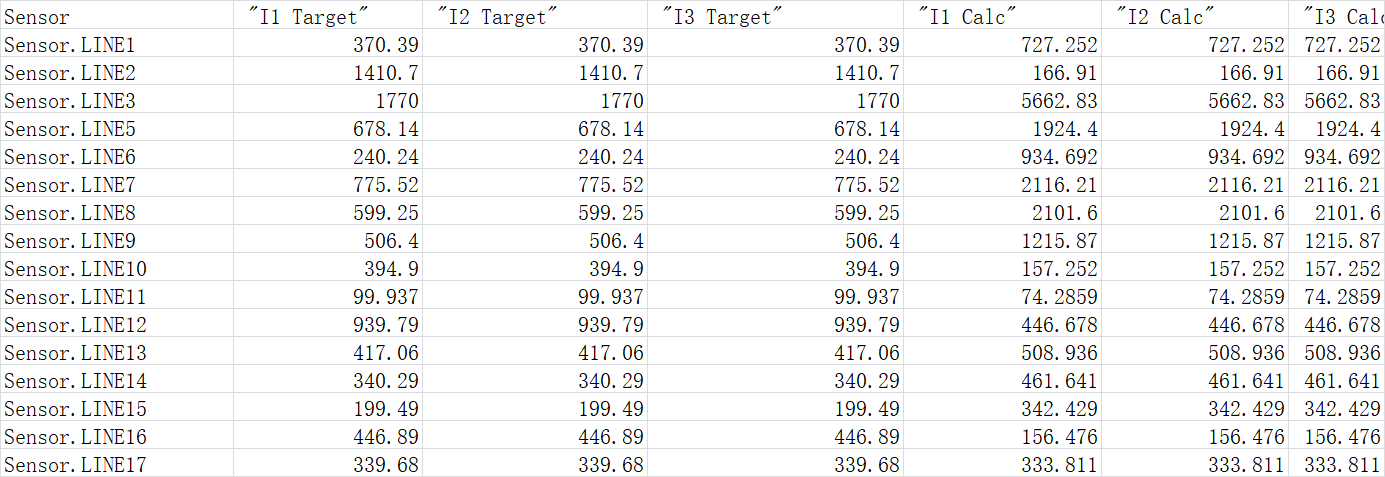

下面是计算值，与估计值
©版权声明：本文内容由互联网用户自发贡献，版权归原创作者所有，本站不拥有所有权，也不承担相关法律责任。如果您发现本站中有涉嫌抄袭的内容，欢迎发送邮件至： www_apollocode_net@163.com 进行举报，并提供相关证据，一经查实，本站将立刻删除涉嫌侵权内容。
转载请注明出处： apollocode » 基于openDSS进行状态估计
文件列表(部分)
| 名称 | 大小 | 修改日期 |
|---|---|---|
| 04840257.pdf | 291.71 KB | 2019-02-23 |
| 14bus_Curr_Elem.Txt | 3.08 KB | 2019-02-23 |
| 14bus_Curr_Seq.Txt | 1.07 KB | 2019-02-23 |
| 14bus_EXP_ESTIMATION.CSV | 0.65 KB | 2019-02-23 |
| 14bus_Power_elem_kVA.txt | 2.60 KB | 2019-02-23 |
| 14bus_VLN_Node.Txt | 0.76 KB | 2019-02-23 |
| factors | 0.08 KB | 2019-02-23 |
| OpenDSS Load Allocation Algorithm.pdf | 25.99 KB | 2019-02-23 |
| pf_IEEE14bus.dss | 0.96 KB | 2019-02-23 |
| pf_single_phase.dss | 0.63 KB | 2019-02-23 |
| realLoadAllocation_AllocationFactors.Txt | 0.06 KB | 2019-02-23 |
| realLoadAllocation_Curr_Elem.Txt | 1.35 KB | 2019-02-23 |
| realLoadAllocation_Elements.Txt | 0.22 KB | 2019-02-23 |
| realLoadAllocation_Elements_Disabled.txt | 0.12 KB | 2019-02-23 |
| realLoadAllocation_EventLog.Txt | 0.00 KB | 2019-02-23 |
| realLoadAllocation_EXP_ESTIMATION.CSV | 0.47 KB | 2019-02-23 |
| realLoadAllocation_Power_elem_kVA.txt | 0.93 KB | 2019-02-23 |
| realLoadAllocation_SystemY.txt | 0.69 KB | 2019-02-23 |
| realLoadAllocation_VLN_Node.Txt | 0.54 KB | 2019-02-23 |
| SE_IEEE14bus.dss | 1.64 KB | 2019-02-23 |
| SE_single_phase.dss | 0.85 KB | 2019-02-23 |
| State-Estimation-using-OpenDSS | 0.00 KB | 2021-01-18 |
