三相SVPWM整流

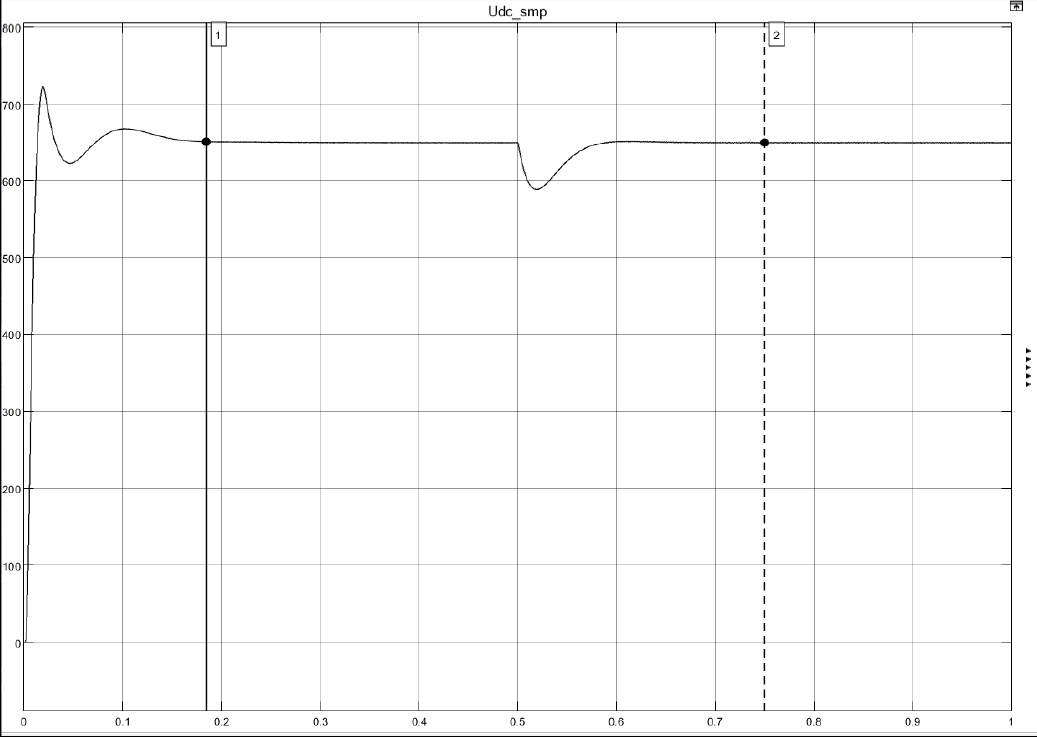

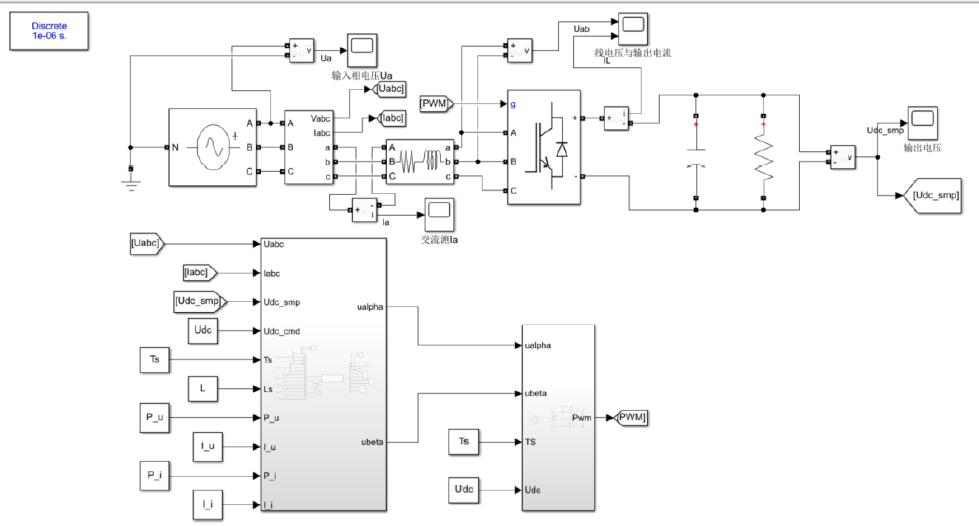

预览截图

应用介绍

本仿真是在三相220V的交流电输入,经过坐标变换转换到同步旋转坐标系下,进行PWM整流控制,整流电压为650V,带2.11Ω的纯电阻负载,功率因数为0.9,且整流的直流纹波小于3%,交流侧电流谐波iTHD小于3%。

文件列表(部分)

名称 大小 修改日期
model_offline0.00 KB2020-12-06
double_close_PI_control.c7.52 KB2020-12-50
double_close_PI_control.mexw3213.50 KB2020-12-52
double_close_PI_control.tlc1.60 KB2020-12-50
double_close_PI_control_wrapper.c3.34 KB2020-12-50
modle_all.slx28.92 KB2020-12-10
rtwmakecfg.m2.81 KB2020-12-50
SFB__double_close_PI_control__SFB.mat0.30 KB2020-12-50
SFB__SVPWM__SFB.mat0.30 KB2020-12-58
SVPWM.c7.45 KB2020-12-58
SVPWM.mexw3213.50 KB2020-12-00
SVPWM.tlc1.50 KB2020-12-58
SVPWM_wrapper.c2.59 KB2020-12-58
