基于磁滞的 DTC 感应电机驱动器的 SPS 模型

此仿真模型演示了使用直接转矩控制 (DTC) 技术对变速交流驱动器进行速度调节。

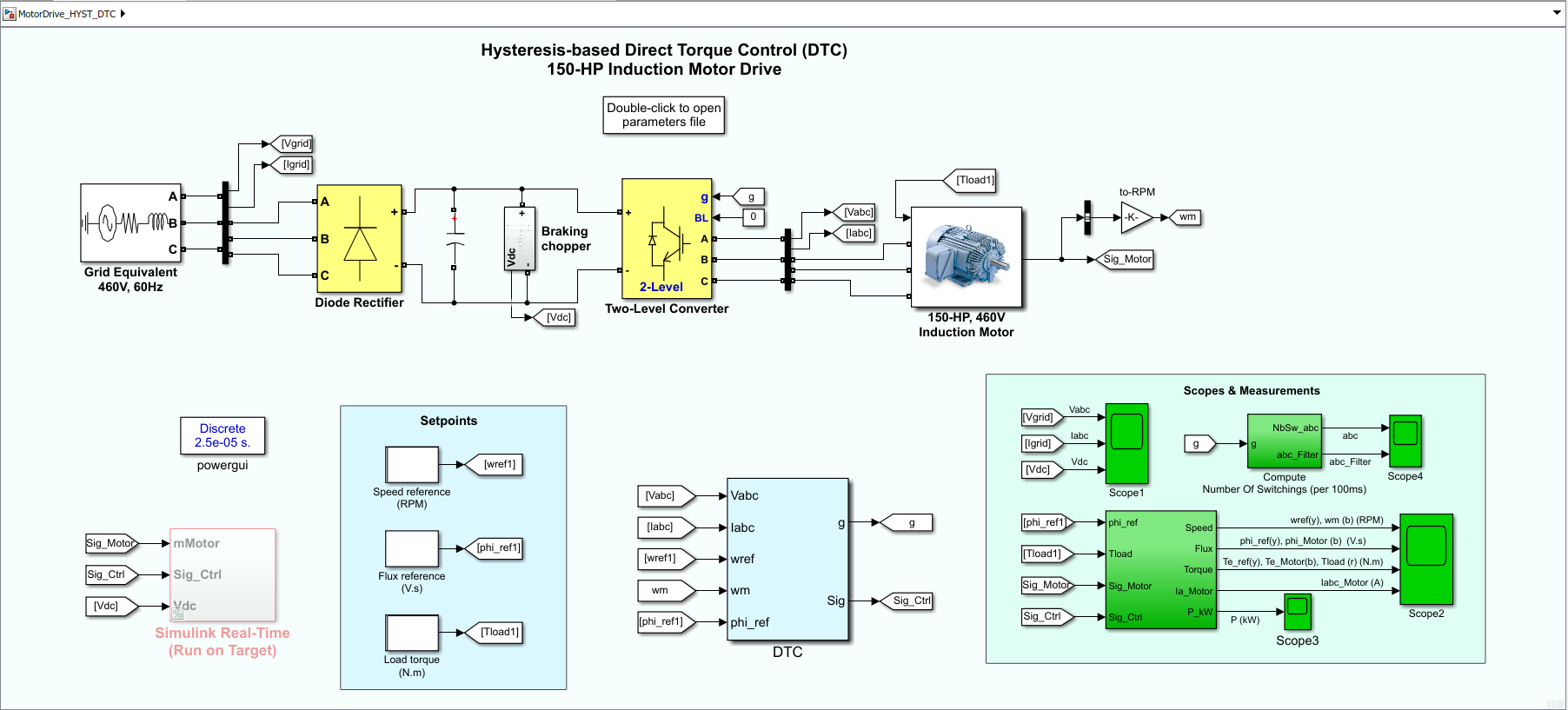

预览截图

应用介绍

此仿真模型演示了使用直接转矩控制 (DTC) 技术对变速交流驱动器进行速度调节。
示例包含使用 DTC 技术的完整电机驱动模型。 它包括一个三相整流器、一个带制动斩波器的直流总线、一个两电平逆变器和一个 150-HP 感应电机(使用梯形鲁棒求解器)。对这个 Simscape Electrical - 专业电力系统 (SPS) 模型进行 4 秒的仿真,可以观察各种条件下的 DTC 操作。包含有关模型的有用信息的帮助文件以及显示模型在 Speedgoat 目标上实时运行的简短视频剪辑。


文件列表(部分)

名称 大小 修改日期

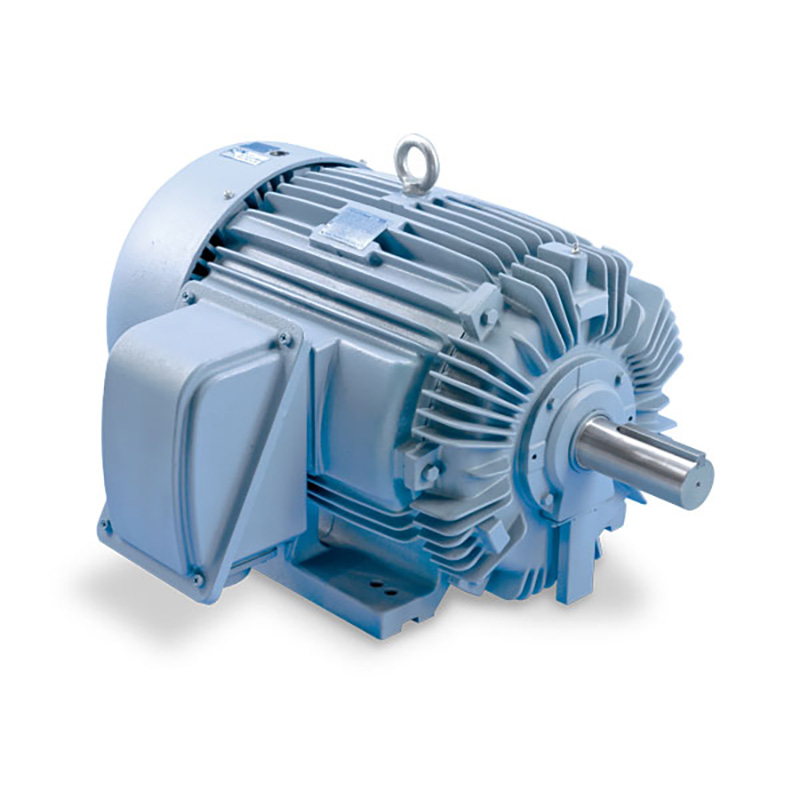

Motor_150HP.jpg116.68 KB2020-05-16
MotorDrive_HYST_DTC.mp414,046.05 KB2020-05-16
MotorDrive_HYST_DTC.PNG194.68 KB2020-05-16
MotorDrive_HYST_DTC.slx121.80 KB2020-05-16
MotorDrive_HYST_DTC_Help.docx1,042.75 KB2021-08-52
MotorDrive_HYST_DTC_param.m1.55 KB2020-05-16
