Ls对单相全控整流器的影响

此文但是Ls对单相全控整流器的影响。 带电感的单相全控制 Simulink 模型;该模型显示了电感对输出电压和电流的影响。

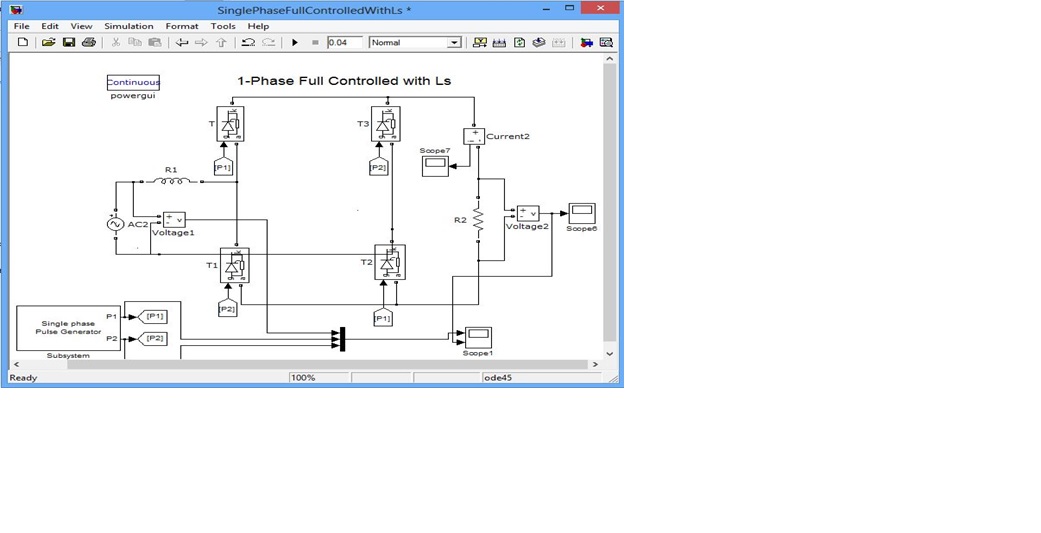

预览截图

应用介绍

此文但是Ls对单相全控整流器的影响。

带电感的单相全控制 Simulink 模型;该模型显示了电感对输出电压和电流的影响。由于添加了电感,电路中将流过连续的受控电流。 通过改变晶闸管的触发角,我们可以控制输出结果。
