PWM发生器的仿真模型

无需辅助工具箱的PWM发生器,当提供占空比值(DC信号介于0和1之间)时,生成PWM信号输出。 可以设置信号的幅度和周期​

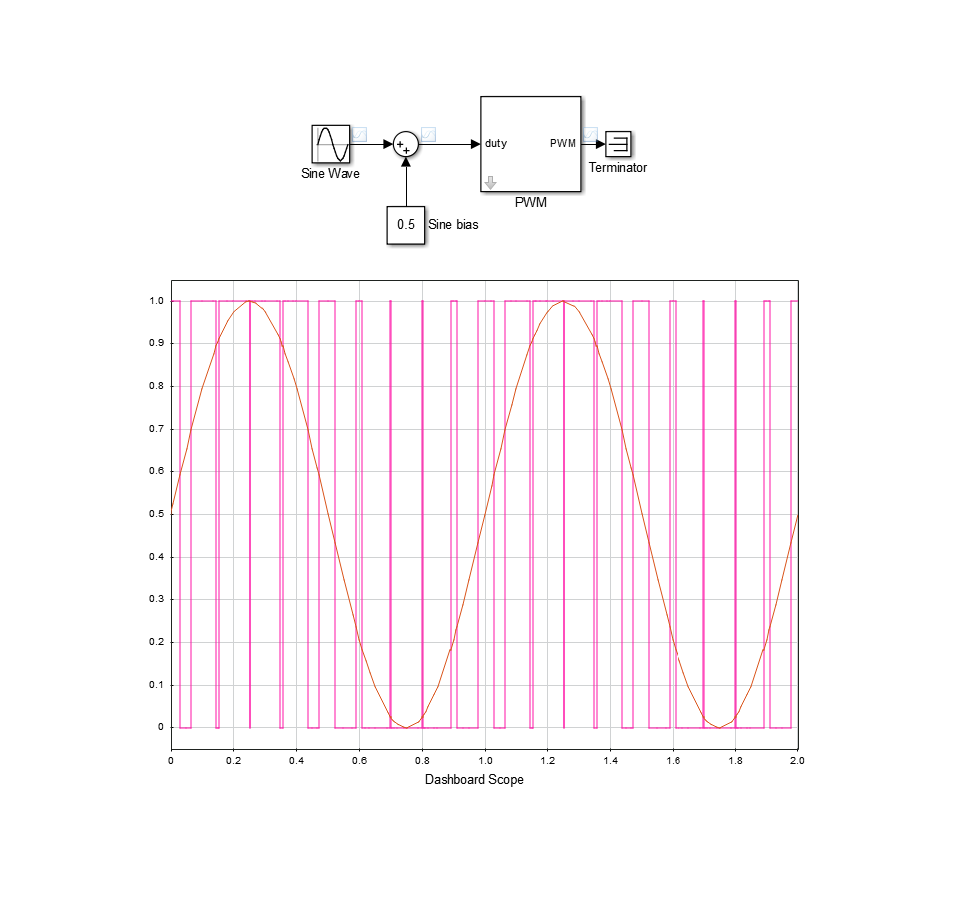

预览截图

应用介绍


无需辅助工具箱的PWM发生器,当提供占空比值(DC信号介于0和1之间)时,生成PWM信号输出。 可以设置信号的幅度和周期

文件列表(部分)

名称 大小 修改日期
PWM.slx19.07 KB2015-06-02
license.txt1.49 KB2015-06-02

立即下载
