三相 AC-DC-AC PWM 转换器仿真

50 kW,380 V,50 Hz的负荷通过AC-DC-AC电源连接到25 kV,60 Hz的电网。 该电源包括通过直流母线连接的两个电压源转换器VSC1和VSC2。 连接在60Hz电网上的VSC1用作整流器。

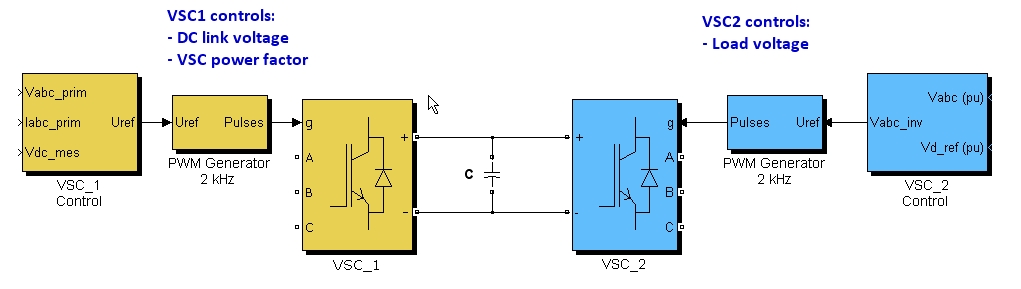

预览截图

应用介绍

50 kW,380 V,50 Hz的负荷通过AC-DC-AC电源连接到25 kV,60 Hz的电网。 该电源包括通过直流母线连接的两个电压源转换器VSC1和VSC2。

连接在60Hz电网上的VSC1用作整流器。 它可将直流电压调节为680 V,并在交流电网上保持统一的功率因数。 PWM斩波频率为1980 Hz。

连接到50 Hz负载的VSC2作为逆变器运行。 它产生50 Hz的频率,并将负荷电压调节为380 Vrms。 PWM斩波频率为2000 Hz。

该系统在2微秒内离散。 VSC1和VSC2控制系统的采样时间为100微秒。

文件列表(部分)

名称 大小 修改日期
Three_Phase_ACDCAC_PWMconverter.jpg150.17 KB2014-02-06
Three_Phase_ACDCAC_PWMconverter.mdl130.41 KB2014-02-06
Thumbs.db6.00 KB2014-02-06
license.txt1.29 KB2014-02-06
