三相SPWM逆变器+ LC滤波器模型

三相pwm逆变器和LC滤波器的仿真 这是一个简单的模型,使用理想组件的三相PWM逆变器的数学模型。 构造了LC滤波器+ RL负载的状态空间模型。 将从基础方程式推导出的极坐标方程,线电压和相电压将绘制出来。

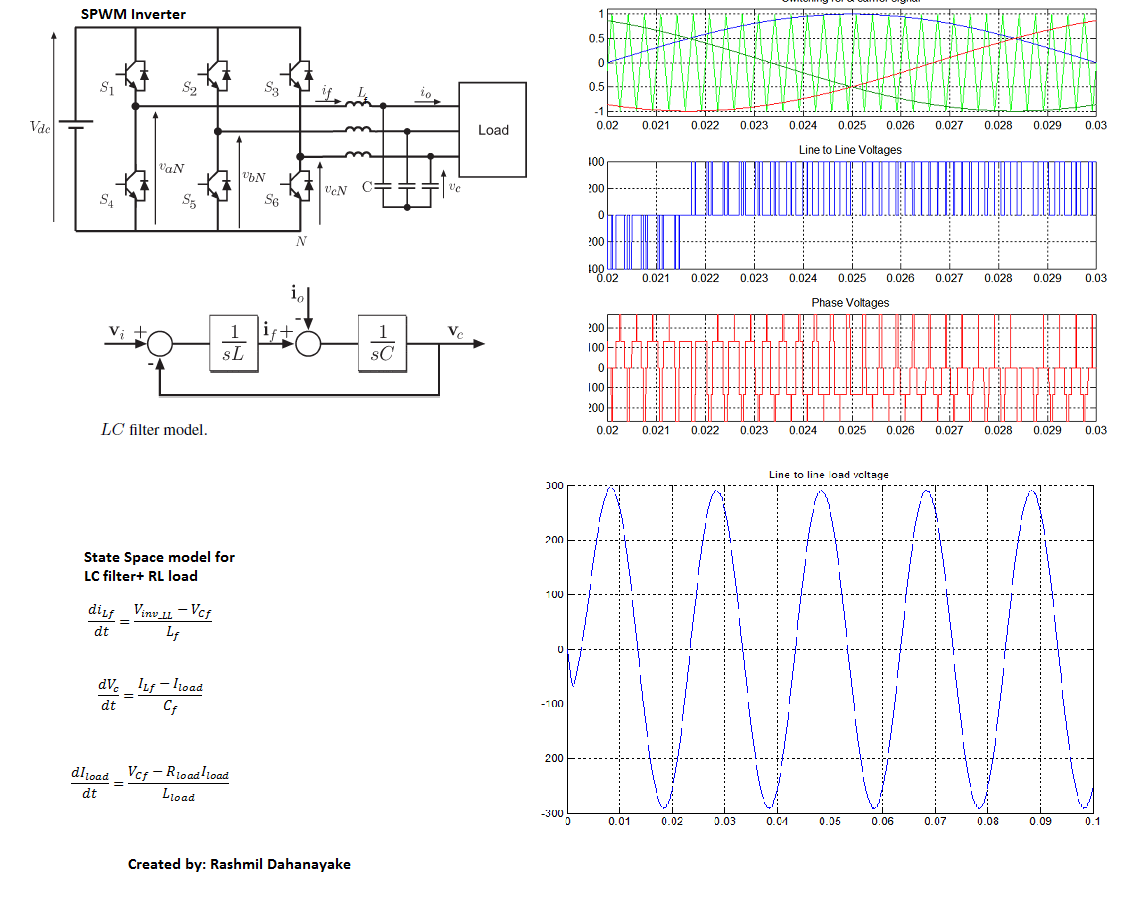

预览截图

应用介绍

三相pwm逆变器和LC滤波器的仿真
这是一个简单的模型,使用理想组件的三相PWM逆变器的数学模型。
构造了LC滤波器+ RL负载的状态空间模型。
将从基础方程式推导出的极坐标方程,线电压和相电压将绘制出来。

文件列表(部分)

名称 大小 修改日期
Inverter_mfile.m2.91 KB2014-02-42
license.txt1.28 KB2014-02-42
